ハイスピードＵＳＢアイソレータ
遂に商品化:世界で初めて完成品箱入りでガルバニック絶縁を果たしたUSB
2.0バスの全ての転送速度/モードをカバーしたアイソレータです。
Low
Speed, Full Speed ,Hi Sppedの各モードと互換性があります。
-

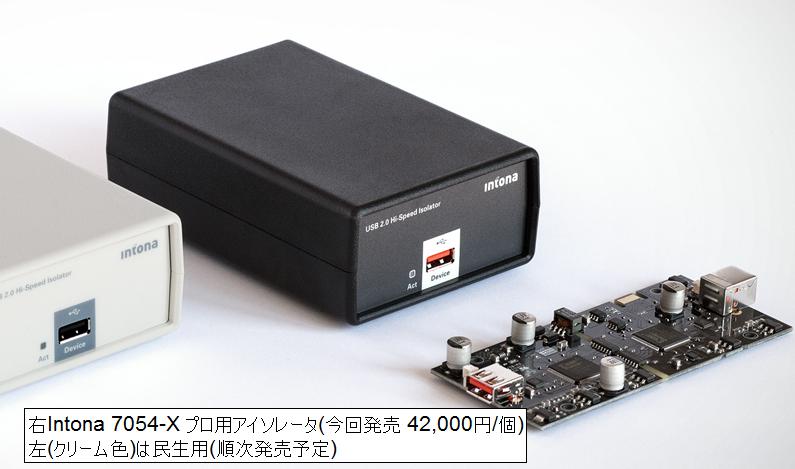

右が日本国内販売開始したIntona 7054-Xプロ用USB 2.0アイソレーター、耐圧が高く、安全性に優れるため、こちらを優先して国内価格42,000円(消費税別)販売開始します。
評判と安定性を見ていずれ標準型(写真)も発売する予定です。箱の色は黒と白(ベージュ)もございます。 - .
イノベーション
今までのUSBアイソレータはほとんどが12Mビット/秒のフルスピードと1.5Mビット/秒の低速モードまでしか対応してませんでした。この新製品は480Mビット/秒のUSB 2.0のフルスペックであるハイスピード転送が可能です。しかもUSBバスの電源と信号ラインの双方のガルバニック絶縁(金属接触などによる電位の遷移や通常のノイズからも絶縁できる)を果たしました。USB 2.0 ハイスピードアイソレータ しかも2.5KV rmsまでの耐圧
この製品はUSBで接続される機器のグラウンドループをなくす、ノイズの発生する結合を回避できる、そしてUSBの接続端子から入る外部の電源サージスパイク状の電圧をも防いで接続している機器を不測の破壊からも保護します。しかもUSB 2.0のハイスピード転送をガルバニック絶縁(絶縁耐圧は2500Vrms!)cで行える。まさに測定・制御やハイエンド・オーディオ機器などノイズにセンシティブなUSB機器接続に必要とされる機能を備えています。
発売中 – 今なら7054-Xは送料+税込み46000円でカードですぐ買えます。
2017年国内新発売 - 7054 標準タイプ(違いは耐圧が1kVになります。7054-Xは耐圧2.5kV、その他は同じ) 現金価格(送料・税込) 32,800円
クレジットカードでは34,000円です。
特徴
USBバスで接続機器とPCをガルバニック絶縁
USB Hi-Speed(480Mビット/秒)と互換
フルスビート(12Mbps)/ロースピード(1.5Mbps)との後方互換性あり
2.5KVrmsの絶縁耐圧
さらに進んだIEC Air-Gap DischargeでのESD保護
電源はバスからとるため、外部電源不要
ホスト(PC側)とデバイス(USB接続機器)側両方から見てトランペアレント(透過して何も入っていないのと同等)
全てのOSや組み込みOS/機器に応用可能。ハブなどとも共存可能。
最小のオーバーヘッドで余計な遅れ無し
超低ノイズの電源でアイソレートされたリニア電源入り。
300mA(公称/500mA最大)をアイソレートされた機器側に供給可能
接続コネクタ:PC側(ホスト側):USB-Bコネクタ(四角い) デバイス側: USB-A
ステータスLED(ホスト側/デバイス側に双方あり)で分かりやすい表示
インピーダンスを考慮した高速回路設計
FCC,CE,RCM,ICES-003互換の安全性、輻射規格適合
IPS-54 ABS樹脂のボックス
寸法: 90mm(幅) x 46mm(高さ) x 135mm(奥行)
設計/規格/組み立てはドイツ国内で
アプリケーション(使用例)
産業用オートメーションシステム
測定機器
安全性(絶縁などで)を必要とする環境での利用
機器の保護(サージ、ホスト側からのスパイクノイズ)
放送やスタジオで利用する機器にBroadcast and Studio
オーディオファイル、ハイエンドオーディオ機器接続に
絶縁されたグラウンド(アース)を必要としクリーンで安定した接続が必要なUSB機器接続に
表1 モデルとタイプ(注文時)の違い
-
標準型
(未発売)モデル 7054
1kV 絶縁耐圧、通常温度内の動作、標準グレードのコネクタ
プロ・産業用
モデル 7054-X
2.5kV 絶縁耐圧。拡張された動作温度グレード、外れにくいハイリテンションコネクタ付き
表2 LED 点滅表示(の意味)
-
速い点滅
スタンバイ、USB接続されていない(待機中)
点滅間隔の異なる速い二重点滅
サスペンド、USB接続は確立だが、ホスト側でサスペンド
ゆっくりした点滅(1 Hz以下)
Low Speed (1.5 MBit/s)のデータ転送
点滅(4 Hz以下)
Full Speed (12 MBit/s)データ転送
高速ブリンキング (~14 Hz)
High Speed (480 MBit/s) データ転送中
ほぼ常時点灯
USB接続確立済み
